測量原理:

　　噴嘴的測量原理與孔板一樣是采用節流原理，得出差壓于流量的關系，進而進行流量測量。由于采用圓弧形輪廓結構因而它相對孔板壓損較小，所須直管段短,精度高。

　　流量計算公式：

　　分別為質量流量（㎏/s）和體積流量（m3/s）；

　　流出系數 ；

　　可膨脹性系數；

　　節流件開孔直徑，m；

　　直徑比，

　　管道內經，m；

　　被測流體密度，㎏/m；

　　差壓，Pa；

　　產品特點：

　　1、結構簡單,安裝方便。

　　2、噴嘴比孔板的壓力損失小，要求直管段長度也短。

　　3、無需實流校驗，性能穩定。

　　4、可耐高溫高壓、耐沖擊。

　　5、耐腐蝕性能比孔板好，壽命長。

　　6、精度高、重復性好、流出系數穩定。

　　8、圓弧形結構設計可測量各種液體、氣體、蒸汽以及各種臟污介質。

　　主要技術參數：

　　1. 公稱直徑：25mmDNl0mm

　　2. 公稱壓力：PN32Mpa

　　3. 工作溫度：-50℃t  l0℃

　　4. 雷諾數范圍：0.30 l44時，70000  lD  l7

　　0.44 時，20000&lD&l7

　　5. 喉徑比：0.30 80

　　6. 精度：0.5級、1級 、 1.5級、2級

　　結構形式：

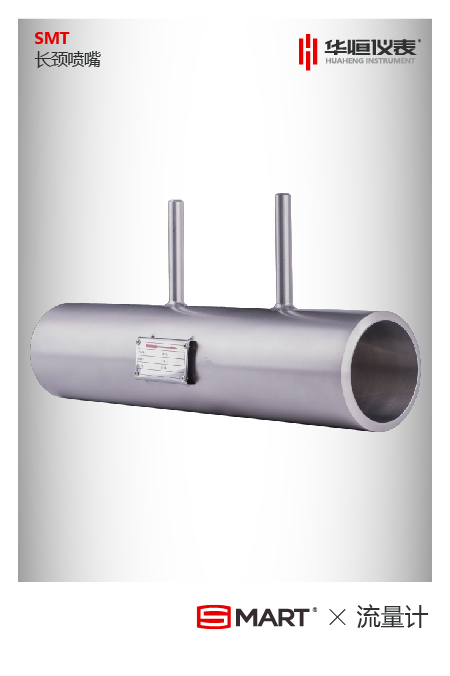

　　噴嘴流量計由垂直于軸線的入口平面部分A、圓弧形曲面B和C所構成的入口收縮部分、圓筒形喉部E和為防止邊緣損傷所需的保護槽F組成。根據制造又分為 2/3， ＞2/3。結

　　1、 其取壓方式：角接環室取壓、單鉆孔角接取壓。
