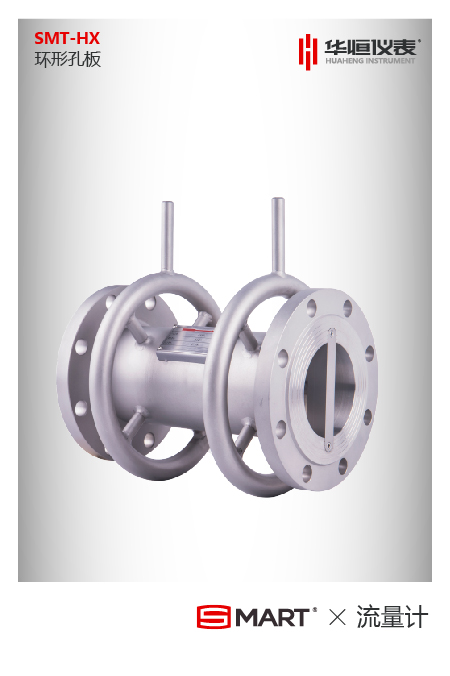

環形孔板流量計是西安華恒儀表制造有限公司在標準孔板的基礎上研發的節流式流量傳感器由于它采用環形通道式結構使測量的各種臟污介質在通過孔板與管道之間的環縫時可以輕松通過。因此環形孔板流量計廣泛應用于臟污介質的流量測量主要用于測量高爐煤氣、焦爐煤氣、轉爐煤氣、混合煤氣、水煤氣、天然氣、工業廢水、過熱蒸汽、熱空氣、煙氣等在解決防堵塞、防堆積、防高溫變形、防腐蝕性方面有著突出的特點該環形孔板流量計的節流裝置也是與差壓變送器或者壓力變送器配套使用，并以4-20MA 的信號輸出連接輸入到二次儀表即可顯示出管道內流體的瞬時流量和累計流量的總量。

　　主要技術參數

　　1、公稱通徑　DN50~DN3000

　　2、工作溫度　-200~450℃

　　3、公稱壓力　-0.1~40MPa

　　4、精度　1.0% 1.5% 2.0%

　　5、連接方式　法蘭連接、焊接連接

　　特點

　　1、測量含有固體微粒的液體或氣體

　　2、無需長直管段可在惡劣的管道條件下工作

　　3、環形孔板流量計適用于飽和蒸汽、壓縮空氣、煤氣、燃爐廢氣、冷卻水、冷凝液、和各種腐蝕性化工溶液以及各種流體介質的測量

　　4、壓力損失小功耗低

　　5、在惡劣條件下流出系數穩定精度高可靠性好

　　工作原理

　　環形孔板流量計的最小流通截面是板片中心的圓孔當流體通過圓孔時因流通面積突然收縮而加速來進行測量流量的而環形孔板流量計的最小流通截面是板片的外緣和管內壁形成的圓環流體通過時因流通面積的突然收縮而加速流體繞過環形孔板的邊緣時而產生的附面層就會是圓柱形對流體產生的阻力原理是相近的因此環形孔板流量計對流體造成的阻力系數比較相近這就使兩者有可能具有相近的流出系數。
