　　微小流量金屬管浮子流量計結構堅固可應用于多種場所; 就地顯示無需輔助電源; 適合高溫高壓環境.

　　1. 簡述

　　DK32/DK34/DK37是微小流量金屬管浮子式流量測量儀表。該儀表可測量液體、氣體或蒸汽。由于堅固的設計DK系列流量計特別適用于極端工況條件和環境條件。儀表可以安裝微調針閥方便用戶對特定流量的設定和調節。儀表可以廣泛應用于石油化工煉油化肥鋼鐵醫藥等行業的微小流量測量與過程控制。

　　1.1 測量原理

　　微小流量金屬管浮子流量計基于浮力原理。

　　測量系統包括一個金屬錐管浮子可在其中自由地上下移動介質自下而上流過儀表。浮子自我調整以使浮力A、壓力W的和與浮子重力G相等。G=A+W對于 DK32、DK34 和 DK37/M8M 測量的流量與浮子在測量錐管中的位置相對應通過磁耦合的方式將流量值在刻度盤上表現出來。對于DK37/M8E 測量流量與浮子在測量錐管中的位置相對應通過S1/S2磁耦合方式將流量值以電子光柱顯示出來。

　　微小流量金屬管浮子流量計產品特點

　　水平連接可帶閥;垂直連接不可帶閥;更高精度和更大的指示器-可帶針閥。

　　最多2個限位開關 (NAMUR)或干簧開關; 水平過程連接 可以選配針閥; 最小流量0.15 l/h (水) ; 1.6 l/h (空氣); 可選針閥.

　　電子光柱顯示; 4 ... 20 mA電流輸出和HART?通信; 最小流量0.15l/ h (水) 1.6 l/h(空氣); 可選針閥

　　RE入口/RA出口壓力調節器的作用: RE壓力調節器確保在入口壓力波動的情況下;使輸出流量保持穩定; RA壓力調節器確保在出口壓力波動的情況下;使輸出流量保持穩定; 最多兩個限位開關(NAMUR); 水平過程連接;可選針閥; 1.5l/ h和更大水及16 l/h空氣.

　　最多2個限位開關(NAMUR) 或干簧開關; 垂直過程連接; 流量1.5 l/h (水)、16 l/h (空氣); 不可選針閥.

　　RE入口/RA出口壓力調節器的作用; RE壓力調節器確保在入口壓力波動的情況下;輸出流量保持穩定; RA壓力調節器確保在出口壓力波動的情況下;使輸出流量保持穩定.

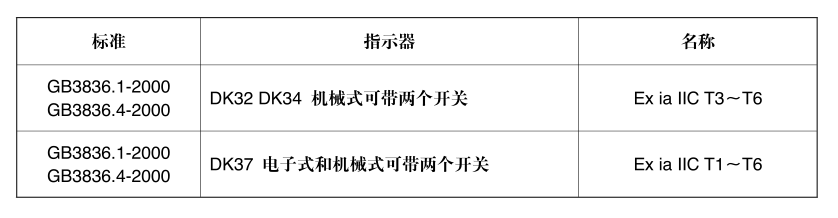

3. 認證

4. 主要技術參數

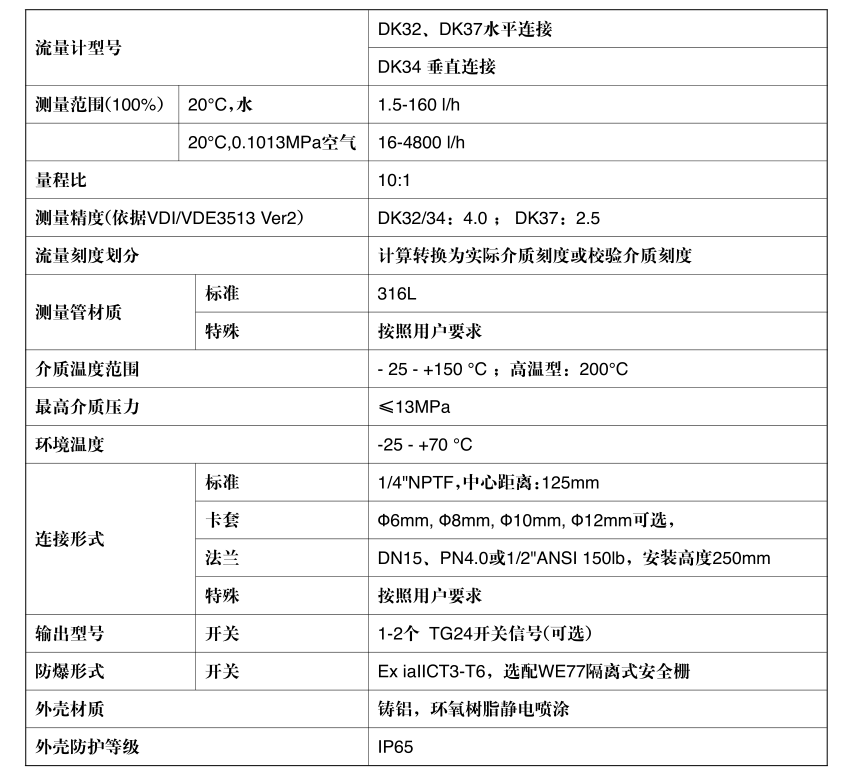

4.1 技術參數

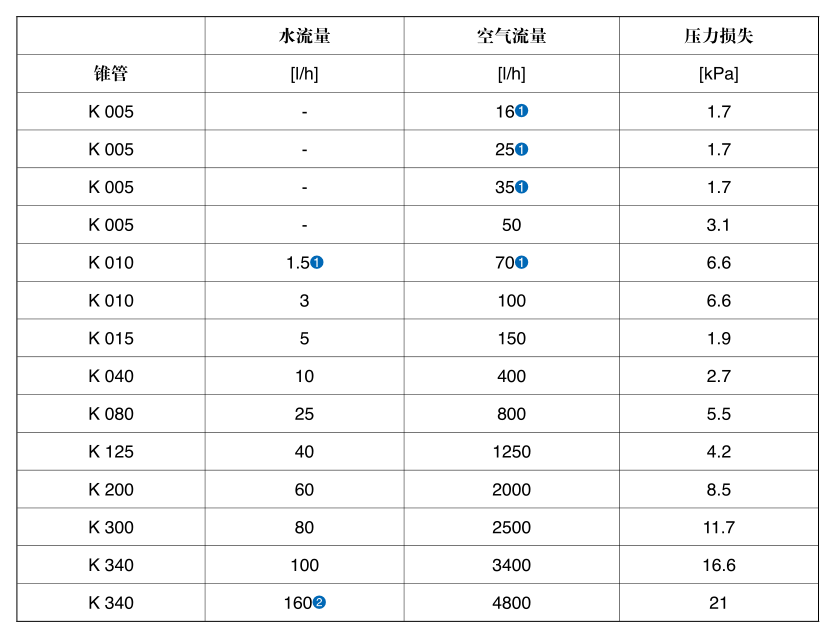

4.2 流量表

量程比 10 : 1100%流量參考條件水 20℃空氣 20℃ - 0.1013 MPa abs

帶有鈦浮子 帶有鎢鋼浮子

其它流量范圍按要求

其它材質或操作數據壓力溫度密度粘度在我公司使用符合VDI/ VDE指令3513的計算方法進行

轉換。

流量計入口最小工作壓力液體測量是大于壓損的3倍、氣體測量是大于壓損的5倍。
