　　概述

　　超聲波流量計是參照國外同類產品的基礎上，進行全新設計的一種通用時差型超聲波流量計量儀器，該產品廣泛適用于工業環境下無間斷測量清潔均勻液體的流量和熱量。超聲波流量計具有適應性強、低功耗、高可靠性、抗干擾以及優化的智能信號自適應處理能力，無須電路調整，操作簡單方便。新版的超聲波流量計以其良好的電路設計理念、優質器件的選用，逐步取代早期同類產品成為國內目前應用最為廣泛的流量計量儀器。

　　工作原理

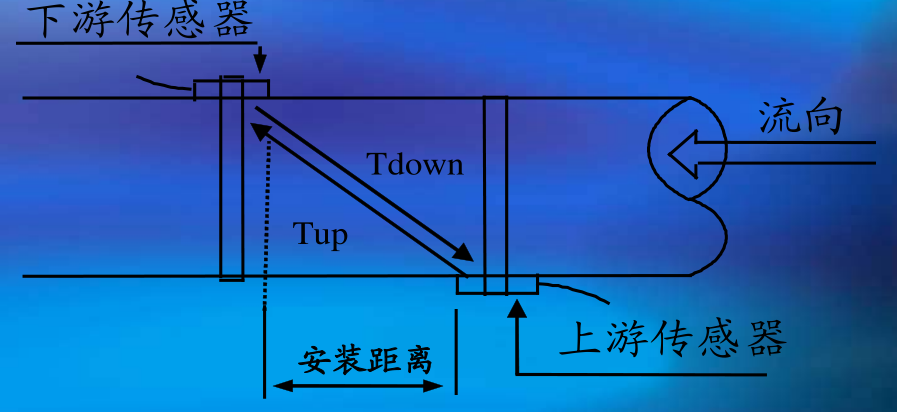

　　當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，并且其傳播時間的變化正比于液體的流速，其關系符合下列表達式


　　工作原理

　　其中

　　為聲束與液體流動方向的夾角

　　M為聲束在液體的直線傳播次數

　　D為管道內徑

　　Tup為聲束在正方向上的傳播時間

　　Tdown為聲束在逆方向上的傳播時間

　　T=TupTdown

　　主要機能參數

　　精度優于0.1%

　　流速范圍0~64m/s。

　　測量原理超聲波傳播時差原理，雙CPU并行工作，4字節浮點運算。

　　操作固定式：44輕觸鍵盤；便攜式：44+2輕觸鍵盤。

　　輸入5路4~20mA輸入，精度0.1%可輸入壓力、液位、溫度等信號。

　　輸出電流信號：4~20mA或0~20mA,阻抗0~1K,浮空，準確度0.1%

　　主要機能參數

　　數據接口

　　RS232串行接口，可選RS485傳感器

　　外縛式：

　　標準S型，適用于管徑DN15-DN100mm

　　標準M型，適用于管徑DN50-DN700mm

　　標準L型，適用于管徑DN300-DN6000mm

　　插入式：測量管道材質不限（可焊接、不可焊接都可以）適用于管徑DN80以上。

　　流體

　　種類水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。濁度10000ppm,且氣泡含量小。

　　溫度-10~110℃(測高溫流體時請于廠家聯系)

　　流向可對正反向流量分別計量，并可計量凈流量管道

　　襯材鋼、不銹鋼、鑄鐵、PVC、水泥管等一切質地密致管道，可有襯里

　　內徑20mm6000mm

　　直管段長度上游10D，下游5D，距泵出口處30D

　　工作環境

　　溫度主機：-10-70℃探頭：-30~+110℃

　　濕度主機：85%RH探頭：水深3米

　　安裝測量

　　一、供電電源

　　超聲波流量計采用內置式可充電式鎳氫電池工作，充滿后一般可連續工作10小時以上。

　　充電方式采用智能充電方式，操作者可將配備的電源線一端插入機器后側AC220V端口，另一端插入電源插座（AC220V）即可完成充電操作。

　　二、通電

　　如果是第一次使用或是在新的安裝點安裝，需要輸入新安裝點的參數。使用者所輸入的任何參數，都記錄在機內的RAM中，將永久記憶，直到使用者再次修改。當使用者改變了參數或移動探頭后，機器將自動重新計算調整，按使用者新輸入的參數進行工作。HUF20001工作時能夠同時完成所有的任務，不論在哪一個顯示窗口上，測量、輸出等任務是照常進行的。

　　超聲波流量計通電后，機器將自動按使用者上次所輸入的參數進行工作。

　　三、鍵盤使用

　　HUF20001系列超聲波流量計鍵盤如右圖所示，說明如下

　　0~9和.鍵用于輸入數字或菜單號；

　　鍵用于左退格或刪除左面字符；

　　▲/+和▼/-用于進入上一菜單或下一菜單，在輸入數字時，相當于正負號鍵；

　　MENU鍵（以后文字描述時，簡稱為M鍵）用于訪問菜單，先鍵入此鍵然后再鍵入兩位數字鍵，即可進入數字對應的菜單窗口，例如欲輸入管外徑，鍵入MENU11即可，其中11是管外徑參數窗口地址碼。

　　ENT鍵，為回車鍵，也可稱為確認鍵，用于確認已輸入數字或所選擇內容。另一個功能是在參數前按此鍵用于進入修改狀態。

　　四、快速輸入?yún)?shù)

　　鍵入MENU11進入11號窗口輸入管外徑ENT

　　鍵入▼/-進入12號窗口輸入管壁厚度ENT

　　鍵入▼/-進入14號窗口ENT,▲/+或▼/-選擇管材ENT

　　鍵入▼/-進入16號窗口ENT,▲/+或▼/-選擇襯材ENT

　　鍵入▼/-進入20號窗口ENT,▲/+或▼/-選擇流體類型ENT

　　鍵入▼/-進入23號窗口ENT,▲/+或▼/-選擇探頭類型ENT

　　鍵入▼/-進入24號窗口ENT,▲/+或▼/-選擇安裝方式ENT

　　鍵入▼/-進入25號窗口，按所顯示的安裝距離及上步所選擇的安裝方式安裝好探頭(見本章安裝節)

　　鍵入MENU01進入01號窗口顯示測量結果

　　五、選擇測點

　　超聲波流量計的安裝在所有流量計的安裝中是最簡單便捷的，只要選擇一個合適的測量點，把測量點處的管道參數輸入到流量計中，然后把探頭捆綁在管道上即可。

　　選擇測量點時要求選擇流體流暢分布均勻的部分，為了保證測量精度。一般應遵循下列原則：

　　要選擇充滿流體的管段，如管路的垂直部分或充滿流體的水平管段。

　　測量點要選擇距上游10倍直徑，下游5倍直徑以內均勻直管段,沒有任何閥門等干擾。

　　要保證測量點處的溫度在可工作范圍以內。

　　充分考慮管內壁結垢狀況，盡量選擇無結垢的管段進行測量。實在不能滿足時需把結垢考慮為襯里以求較好的測量精度。選擇管材均勻致密，易于超聲波傳輸?shù)墓芏巍?/span>
