西安華恒儀表制造有限公司是掌握流量計、壓力變送器、密度計、液位計核心技術的儀表生產廠家。主要生產流量計/壓力變送器/密度計/液位計OEM（代工），擁有自主的研發團隊和生產線?？梢宰灾餮邪l(fā)設計滿足各行業、各環境下的高精度流量計。今天和大家分享一下V形錐流量計性能特點。

　　V形錐流量計性能特點

　　1精度高

　　V形錐流量計的精度為測量值的0.5%系統精度需參照應用條件及二次儀表的精度。

　　2重復性好

　　V形錐流量計的重復性好優于0.25%。

　　3量程比寬

　　V形錐流量計的量程較其它類型的差壓流量計大得多正常情況下為10:1若有必要也可加大。

　　在雷諾數高于8000時輸出信號為線性若低于8000也可測量但需對輸出信號根據曲線進行修正。

　　4直管段要求低

　　伯努力方程要求受測流體為理想流體在實際應用中這是根本不可能的很多情況會造成流體分布不均勻如彎頭、閥門、縮徑、擴徑、泵、三通等等對其它儀表而言這是一個很難解決的問題。V形錐流量計可在極為惡劣的情況下均勻流體分布如在緊鄰儀表上游有單彎管、雙彎管經過錐體整流后的流體分布比較均勻可保證儀表在惡劣的條件下獲得較高的測量精度。由于V形錐流量計可均勻流體分布曲線因此同其它類型的差壓流量計相比對上、下游直管段的要求小建議安裝時在上游留0-3D的直管段在下游留0-1D直管段當用戶的管道尺寸大、管道價格高或直管段不夠的情況下V形錐流量計將是最佳選擇。在過去十年內對V形錐流量計的上游有一個90的單彎管或兩個不在同一個平面上的雙彎管的情況進行了測試測試結果表明V形錐流量計可在緊鄰它的地方裝有一個彎管或不在同一個平面上的雙彎管而不會對測量精度有影響。

　　5長期穩定性好

　　錐體特有的外形設計保證流體在流經錐體時是一種漸變的過程因此錐邊不會經常性地受到不潔流體的磨損β值可保持不變儀表可長期使用而勿需重新標定。

　　6信號穩定

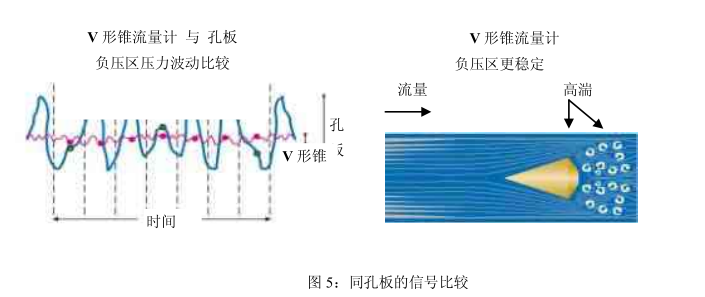

　　所有的差壓型儀表都會有信號波動也就是說即使流體非常穩定通過一次節流元件產生的信號也會有信號波動。對孔板而言在節流件后形成的旋渦較長這些長的旋渦會產生高幅、低頻波動信號這些信號會對差壓表的讀數造成干擾。而V形錐流量計會在其下游形成小旋渦這些小旋渦會產生低幅、高頻波動信號因此V形錐流量計上疊加的是一個高頻信號V形錐流量計產生的信號同孔板產生的信號對照見圖5

　　7永久壓力損失低

　　由于沒有突出的檔板因此V形錐流量計的永久壓力損失比孔板低。另外由于信號穩定所以同其它差壓式儀表相比V形錐流量計的滿量程差壓值低滿量程流量的差壓值可為4~5Kpa或更小這也使V形錐流量計的永久壓力損失可以最大限度地減小。

　　假設壓力為1kg的空氣,流過口徑為DN350的管道,流量為10000m3/h,孔板的壓力損失比V形錐多

　　3kpa,我們可以計算一下一年可以節省多少資金:

　　功耗損失=體積流量*壓力損失

　　=10000m3/h*3kpa

　　=778m3/s*3000pa

　　=778m3/s*3000N/m

　　=8334Nm/s

　　=850.4kgf.m/s

　　假設工業用電0.4元/度,一天24小時,全年365天節省費用8.34kw*24小時*365天*0.5元/度=36529元采用V形錐流量計效益顯見。

　　8尺寸

　　由于V形錐流量計錐體獨一無二的設計使得其β值范圍廣標準β值范圍為0.45、0.55、0.65、0.75及0.85。

　　9無滯留死區

　　由于錐體的這種吹掃式設計不存在死區因此在錐體上不會堆積流體的碎片、粘渣或雜質這種結構非常適合測量類似渣油、原油、高爐煤氣、焦?fàn)t煤氣等臟污介質。

　　10四種主要結構形式

　　V形錐流量計主要有四種結構型式法蘭連接式、管道直焊式、夾裝式和錐體直裝式。

　　相信通過以上V形錐流量計性能特點的全部容，能夠使大家對V形錐流量計性能特點有一個較為全面的認識，對選擇合適的液體流量計有所幫助。如有疑問，可以隨時聯系我們。
