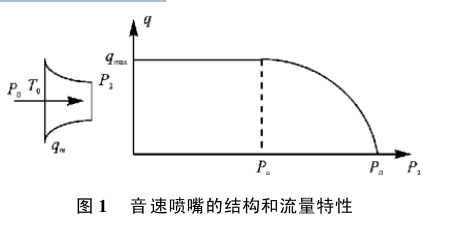

　　我們已經知道,當氣體流經一個漸縮噴嘴時,如果保持噴嘴上游端壓力P0和溫度T0不變,使其下游壓力P2逐漸減小,則通過噴嘴的氣體質量流量qm將逐漸增加.當下游壓力P2下降到某一壓力PC時,通過噴嘴的質量流量將達到最大值qmax,此時噴嘴出口的流速已達到當?shù)匾羲賏.如果繼續降低下游端壓力P2,通過噴嘴的質量流量將不再增加,(如圖1所示),流速也保持音速不變.我們將噴嘴出口的流速達到音速的壓力PC稱為臨界壓力,PC/P0稱為臨界壓力比,此時通過噴嘴的流量稱為臨界流量.


　　由圖1可以看出,只要使噴嘴出口的壓力P2小于PC,那么,即使P2有所變動,通過噴嘴的流量也將保持為臨界流不變.所以,我們可以利用臨界流噴嘴的這種“恒流”特性來標定氣體流量計.為了簡化問題,其流量公式可以從簡化的流體力學模型(理想氣體,一維,定常及等熵流)推導出來,然后加以系數修正求得實際流量.由連續性方程和理想氣體一維定常等熵流的假設可得,質量流量

　　式(1)中,<稱為臨界流函數,K為等熵指數,R為氣體常數;P0、T0分別為噴嘴入口處氣體滯止壓力和滯止溫度;At為噴嘴喉部面積.有時,質量流量公式也表示成

　　和*的差別如式(2)所示.它們相差R.RM為通用氣體常數(8.314kJ?kmol-1K-1),M為氣體分子量.實際上,K和R都為流體物性參數,所以,沒有必要將R分離出代表物性參數的臨界流函數.

　　式(1)表示流經噴嘴的質量流量僅與噴嘴入口處介質性質(K、R)及熱力學參數(P0、T0)有關,而與下游狀態無關.也即,當下游壓力P2下降到臨界壓力以下時,即使有所變動,通過噴嘴的質量流量也保持恒定.由氣體動力學可知,臨界壓力比PC/P0=(2/K+1)K/K+1,例如對于空氣,常溫下K=1.4,PC/P00.528.顯然,這樣的壓力降(也即壓力損失)對于某些系統是不能允許的.

　　為了減小臨界流噴嘴的壓力損失,近年來國內外較常用的結構是出口帶擴壓管的臨界流文丘利噴嘴.它可以使部分壓力得到恢復,從而減小臨界流噴嘴的壓力損失.目前較佳的結構已可以使噴嘴前后的壓力比P2/P0上升到0.9左右.下面以臨界流文丘利噴嘴為例來討論臨界流噴嘴.
