流量計直管段長度要求
| 流量計直管段長度要求 | |||
| 流量計名稱 | 檢定時要求 | 相關標準要求 | 背壓要求 |
| 電磁流量計 | 按流量計使用說明書的要求確定流量計上、 下游側的直管段長度； 說明書未規定， 則應安裝在離任何上游擾動部件至少 10DN 和離下游擾動部件至少 5DN 的 直管段中； 當上游直管段長度不夠時， 可以安裝流動調整器， 安裝后其直管段長度應達到流動調整器說 明書要求。 | DN1000mm 及以下： 上游 直管段不小于 10DN,下游 直管段不小于 2DN； DN1000mm 以上： 按制造 廠規定。 | 推薦背壓為最高檢定溫度下用檢定液體飽和蒸 汽壓力的 1.25 倍。 |
| 渦輪流量計 | 流量計上、 下游側應有足夠的直管段， 必要時可在上游安裝流動調整器。 | 推薦背壓為最大流量時流量計壓力損失的 2 倍與 最高檢定溫度下檢定用液體飽和蒸汽壓力的 1.25 倍之和。 | |
| 渦街流量計 | 上游直管段長度至少為 20DN， ,下游直管段長度至少為 5DN。 | 最小背壓為最高檢定溫度下用檢定液體飽和蒸 汽壓力的 1.3 倍。 | |

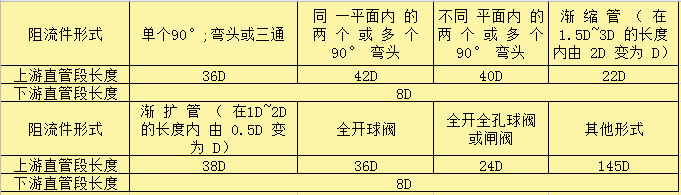

| 超聲流量計 |  多聲道： 不安裝流動調整器情況下， 上游直管段長度至少為 10DN,下游直管段長度至少為;5DN,或者根據流量計生產廠家的要求。單聲道：阻流件形式 | 推薦背壓為最高檢定溫度下用檢定液體飽和蒸 汽壓力的 1.25 倍。 | |
| 質量流量計 | 按使用說明書進行安裝。 | 推薦背壓為最大流量時流量計壓力損失的 2 倍與;最高檢定溫度下檢定用液體飽和蒸汽壓力的 1.25倍之和。 | |
| 液體容積式流量計 | 背壓為最大流量時流量計壓力損失的 2 倍， 加上 最高檢定溫度下檢定用液體飽和蒸汽壓力的 1.25 倍。 | ||
| 氣體容積式流量計 | 應符合使用說明書的要求 | ||
| 靶式流量計 | 上游直管段長度至少為 10DN,下游直管段長度至少為 5DN | ||
| 浮子流量計 | 下游 5DN~10DN 處安裝 流量調節閥 | ||
| 差壓式流量計 | 上游直管段最長的長度要求為 80DN,下游直管段最長的長度要求為 8DN。 | ||
| 氣體層流流量傳感器 | 按使用說明書進行安裝。 | ||
| 速度式流量計 | JJG 198-1994 前 10DN， 后 5DN | ||
