產品簡介：

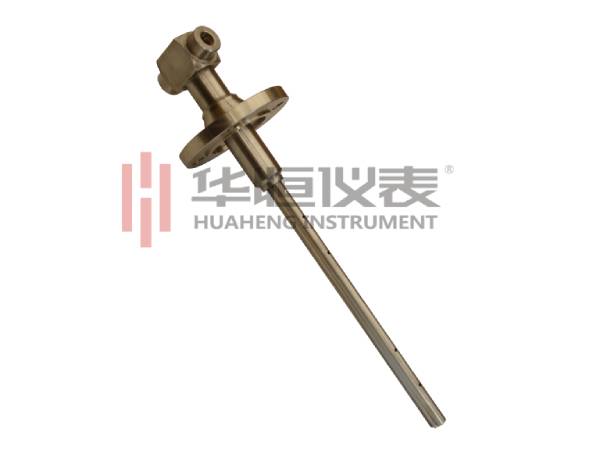

　　均速管流量計是運用差壓式的工作原理設計生產的一種新型插入式流量測量?jī)x表,由一體化均速管傳感器、差壓變送器和積算儀等組成流量測量系統,也可與控制系統或計算機聯網,進行流體流量測量與控制。傳感器形狀不同可分為威力巴，阿牛巴，德爾塔巴等結構,在設計上符合流體動力學原理,能產生精確、穩定的差壓信號,強度高、不滲漏、防堵塞。具有測量精度高、可靠性、穩定性好等優點。可測量氣體、液體、蒸汽和腐蝕性介質等多種流體,適應各種尺寸的管道,應用于高溫高壓的場合。

　　產品特點：

　　根據空氣動力學原理設計的測量型面，經過特殊的手工藝處理可使產生的流體牽引力和渦街脫落里非常小。在側面的靜壓孔，產生的靜壓位于流體與傳感器分離點之前，是一種完全穩定的非脈動信號。

　　結構上沒有可移動部件，可保證傳感器的高壽命，并能保證長期的穩定性和無精度漂移。節能：由于產生產生壓力損失極低，使能耗大大減小。與其它流量計相比運行成本極低。防塵：靜壓孔取在傳感器的兩側后，對介質中的異物及塵垢極不靈敏，是一種理想的流量傳感器。

　　均速管流量傳感器可整年工作，基本免維護。安裝簡便，費用很低。

　　測量原理：

　　勻速管流量計是根據動壓轉變靜壓原理工作的。測頭迎流面的測孔測出流體的總壓，測頭后流面的測孔測出流體的靜壓。根據伯努力方程可以得到測頭處流速與差壓有以下關系：

　　V=kv 2△P/

　　V：測頭處流速，m/s

　　△P：威力巴流量計測出的差壓，Pa

　　 ：被測介質密度，kg/m3

　　Kv：威力巴流量計系數

　　勻速管流量計的差壓，根據以下公式計算出流量：

　　QV= AV 3600

　　QV：流體流量，m3/h

　　 ：流速分布系數

　　 ：阻塞系數

　　 ：截面修正系數

　　A：管道公稱截面積，m2

　　主要技術指標：

　　公稱壓力;PN 32MPa

　　溫度范圍：-180℃   650℃

　　公稱通經：DN25  DN3000

　　精度等級：1.0

　　重復性： 0.1%

　　勻速管（威力巴）截面圖                  一體化威力巴安裝結構圖                      螺紋安裝圖

　　法蘭安裝圖                                       由壬安裝圖                             雙端固定安裝圖

均速管流量計型號規格
