一、儀表概述：

　　楔式流量計是一種新型節流差壓式流量測量儀表，它可以在高粘度、低雷諾數、雷諾數、500即可使用的流體情況下進行高精度的流量測量，在流速較低、流量小、管徑大的流量測量場合有無可比擬的優勢和不可替代的作用。這種流量計結構簡單、無可動部件、不易被流體磨損、工作性能穩定、可靠、使用壽命長。它的測量元件及取壓裝置結構特殊流體通過時不形成滯留或堵塞壓力損失較小是在雷諾數較低的情況下進行高精度流量測量的理想選擇。

　　二、測量原理：

　　楔式流量計是一種差壓式流量儀表，它是利用在密閉管道中能量相互轉換的伯努利定律，即：在穩定流體場合中，管道中的流速與差壓的平方根成正比。楔形流量計是八十年始開始逐步走向實用的一種新型流量計，其檢測件是一個V字形楔塊（又稱楔形節流件），它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游側產生滯流。流體通過楔形流量計時，由于楔塊的節流作用，在其上、下游側產生了一個與流量值成平方關系的差壓，將此差壓從楔塊兩側取壓口引出送至差壓變送器轉變為電信號輸出，再經智能流量積算儀運算后，即可顯示流量值。

　　流量方程：

　　式中 qv----體積流量計，m3/s

　　C------流出系數；

　　ε-----可膨脹系數；

　　m------節流面積比；

　　D------管道內徑，m；

　　△p------差壓，pa；

　　ρ------被測介質密度，kg/m3

　　楔式流量傳感器具有流量系數、非線性誤差、溫度變化、密度變化等參數的修正功能；測量精度可達0.5%；可具有現場顯示和標準電流信號（4~20mA DC）輸出，可方便地用于自動控制系統或與計算機聯網，進行流量或其他參數的自動調節和控制。

　　三、應用介質：

　　1、氣體

　　煤氣 天然氣，包括高含濕天然氣及含有其它雜質的非潔凈天然氣。 空氣，包括含水，含固體顆粒以及含其它懸浮物的空氣。

　　2、蒸汽

　　飽和蒸汽、過熱蒸汽。

　　3、液體

　　油類，包括原油、燃料油、煤焦油、殘渣油、石蠟油、含水乳化油、含水含沙的污油等。 漿液，包括油漿、鐵礦漿、紙漿、泥漿、煤漿等。 水、包括凈水、污水、工業廢水、含泥沙與雜物的江河源水等。 各種水溶液，包括腐蝕性強的各種酸、堿、鹽溶液及易結晶、含懸浮物多的溶液。

　　四、性能特點：

　　1、特別適合于高粘度、低雷諾數、帶懸浮顆?；驓馀莸慕橘|測量；

　　2、測量精度不受流體介質介電常數等特性的影響和限制；

　　3、楔形件結構設計特殊，有導流作用，防堵塞；

　　4、具有流體粘度變化、溫度變化、密度變化等補償功能；

　　5、抗振動、抗沖擊、抗臟污、抗腐蝕、防爆；

　　6、楔形流量計具有雙向流量測量功能；

　　7、測量精度高；

　　8、結構簡單、牢固、高可靠性，安裝方便，運行維護費用低

　　9、無運動部件，無磨損，長期使用時不需要重新標定。

　　五、其他特性：

　　1、適合于測量泥漿、煤焦油瀝青、煤水懸浮液以及其他高粘度流體；

　　2、在很低的管道雷諾數情況下（甚至低至Re=500時），流量與差壓之間仍能保持平方根關系。而孔板流量計的可側量zui小雷諾數要比楔形流量計大得多；

　　3、經單獨標定的楔形流量計有較高的測量度（zui高可達0.5%），未經標定的楔形流量計的度也可達3%左右；

　　4、結構簡單，安裝、使用和維修方便；

　　5、可測量腐蝕性介質，由于差壓測量是采用隔膜式的雙法蘭差壓變送器，腐蝕性介質不能進人導壓管和差壓變送器，所以只要用耐腐蝕材料加工楔形節流件，就能使儀表對腐蝕性介質進行測量。

　　六、技術指標：

　　1、流量測量范圍度：＞1:20；

　　2、測量管徑：25~1000mm（超過范圍可特殊訂貨）；

　　3、測量精度： 0.5級，1.6級；

　　4、雷諾系數使用范圍：300~1x108；

　　5、測量液體粘度上限：500MPa.S；

　　6、工作壓力范圍：≤6.2MPa；

　　7、安裝連接方式：法蘭連接；焊接連接；

　　8、流量計工作環境溫度：-20-+70℃；

　　9、工作環境相對濕度：15~85%；

　　10、電源電壓：24V.DC；

　　11、通訊方式：RS485。

　　七、楔形流量傳感器分類及結構組成：

　　依照產品供貨范圍以及輸出信號的不同，楔形流量計可分為3類：

　　1、楔形傳感器；

　　只提供差壓信號的形成部分（楔形裝置部份），不提供差壓變送器和流量顯示部分，輸出信號為差壓。由用戶自己進行其它配置。

　　2、楔形流量變送器；

　　由楔形孔板流量傳感器和差壓變送器組成。有分體式安裝和一體式安裝兩種結構。

　　a、分體式楔形孔板流量變送器由獨立的楔形孔板流量傳感器和差壓變送器組成。楔形孔板流量傳感器和差壓變送器之間的引壓管連接由用戶自己完成。

　　b、一體式安裝是產品出廠時己將差壓變送器與楔形孔板連接成一體，用戶購買一體式楔形孔板流量變送器后，使用時不需再連接引壓管。但必需配接相應的流量計算器、壓力變送器和溫度變送器。

　　c、截止閥等部份組合而成。各部份之間的連接組合由用戶自己完成。有防爆型及普通型兩種。

　　3、結構組成：

　　一體式安裝由智能顯示儀和楔形孔板裝置一道組成楔形孔板流量計。它自帶有高品質的差壓傳感器、壓力傳感器，熱電阻溫度傳感器。型智能顯示儀不僅在差壓傳感器量程范圍自動適應，而且各種補償系數如：流出系數C、流束膨張系數ε等均進行在線計算，真正實現了擴大量程的同時保證計量的精度。采用大屏幕LCD同屏顯示累積流量、瞬時流量、瞬時壓力、瞬時溫度值，不用人工切換。4-20mA兩線制瞬時流量輸出。

　　八、安裝注意事項：

　　1、一般楔式流量傳感器附有前后測量管，可在水平或垂直安裝及使用。當傳感器在垂直管道上安裝時，流體應自上而下流動。測量液體時應注意使差壓變送器能翻遍地排除氣泡，以免引起儀表零點漂移；

　　2、傳感器上下游側應配置直管段，管道內壁應光滑、清潔、無附著物，只管段長度如表

　　3、水平安裝時，楔式差壓元件應與管道中心線成90度。對于垂直安裝，由于取壓點之間輕微的靜壓影響必須注意差壓變送器調零。

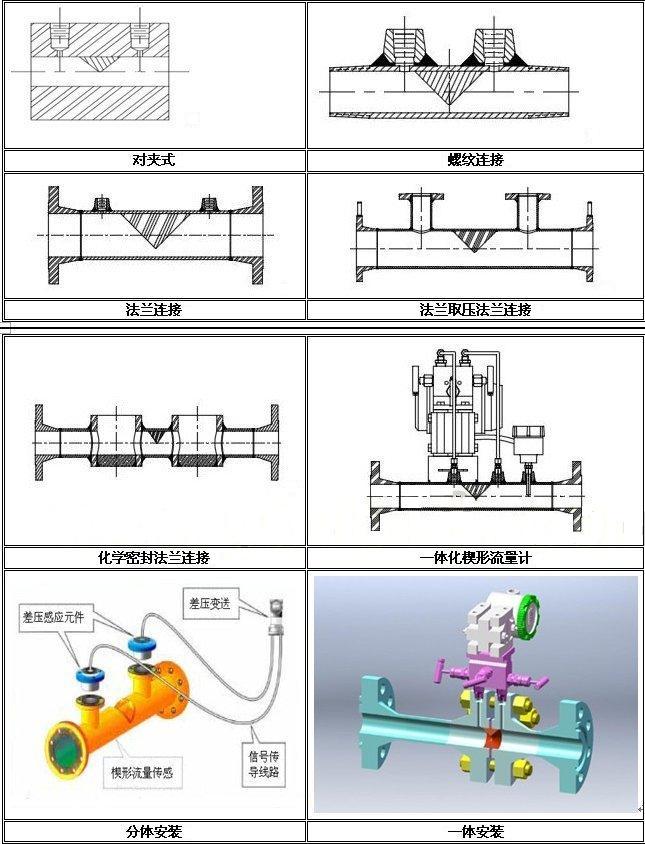

　　九、結構形式：

　　按其組裝方式分為一體型和分離型，按其連接方式分為法蘭連接、焊接連接、螺紋連接及對夾式連接，按其取壓方式分為普通取壓、法蘭密封取壓等結構。

　　詳見下表：
