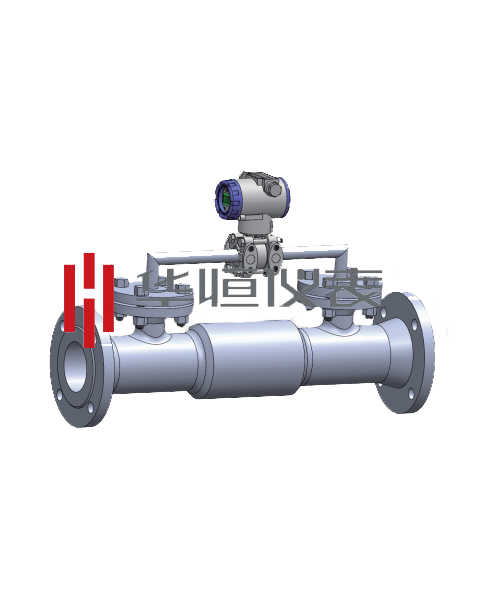

楔形流量計是由一塊V形的節流元件進行流量測量的流量儀表。它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游產生滯流，楔形流量計可用于粘滯性液體的流量測量，粘度可高達500mPaS,用于泥漿、礦漿、含沙原油、污水、重油、渣油等含有固體的懸浮液和低雷諾數等液體介質的流量測量,還可用于氣體、蒸汽介質的流量。該產品用于各種氣體，尤其適合臟污煤氣和天燃氣的流量計量。

　　主要技術指標

　　公稱通徑：10mmDN1000mm

　　雷諾數范圍：Red最低可達300，最高可達106以上

　　公稱壓力：PN25MPa

　　工作溫度： t350℃

　　采用 V 型體節流件可消除滯留區，防止系統出現堵塞現象。

　　雷諾數的適用范圍廣，雷諾數為500時，仍保持差壓與流量的平方關系。

　　差壓變送器可輸出4～20mA的電信號，便于配用各種儀表。

　　安裝使用及維護方便。

　　測量精度高，流量校準擴展不確定度：0.5％～0.2％（水校或油校）。

　　長期穩定性好，被用戶譽為零故障率儀表。

　　一次表分體式，更換楔形件（中間）可擴展量程。

　　用途及特點

　　款式多樣：普通型：量程比在1︰5范圍內，流量系數的非線性誤差為1％。

　　高性能型：量程比在1︰30范圍內流量校準擴展不確定度為0.5％～0.2％。
