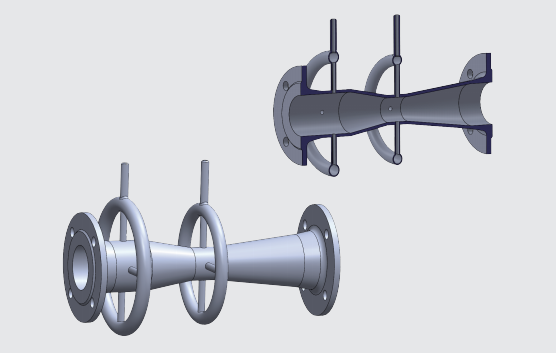

經典文丘里管是按國標GB/T2624－93設計制造，按國標JJG640－94檢定的。在標準節流裝置中，它所要求的上、下游直管段最短、永久壓力損失最小、性能穩定、維護方便。因其計算準確、能耗小，已廣泛用于石油、化工、電力、冶金行業。

　　主要技術

　　公稱通徑： 50mmDN1200mm ,超過1200mm需標定

　　粗鑄收縮段：100mmDN800mm

　　機械加工收縮段：50mmDN250mm

　　粗焊鐵板收縮段：200mmDN1200mm

　　節流孔徑比 ：0.3  0.75

　　粗鑄收縮段：0.3   0.75

　　機械加工收縮段：0.4  0.75

　　粗焊鐵板收縮段：0.4   0.7

　　雷諾數范圍： 2 10

　　5

　　ReD2 10

　　6

　　粗鑄收縮段：2 10

　　5

　　ReD1 10

　　6

　　機械加工收縮段：2 10

　　5

　　ReD1 10

　　6

　　粗焊鐵板收縮段：2 10

　　5

　　ReD2 10

　　6

　　量程比：1:5，1:10，1:65

　　適合測量蒸汽、煤氣及冷卻水等臟污介質。環形孔板周邊流通，中間阻擋的特殊結構，使得雜質暢通無阻及停汽時蒸汽形成的冷凝水及時流走，從而提高了工作可靠性和測量精度。

　　適合高溫、高壓流體的流量測量。環形孔板測量高溫流體時，測流板周邊呈自由狀態，溫度膨脹僅改變外形尺寸，不改變邊緣尖銳度和形狀，因此不改變流出系數，不影響測量精度；測量高壓流體時，因測流板在管道內

部，與靜壓力的高低無關，降低加工成本。
